Prosedur Percobaan
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian yang disediakan
3.Periksakan rangkaian kepada asisten yang mengawas.
4. Hidupkan semua supply
5. Tekan tombol reset
6. Amati percobaan, jika tidak sesuai, perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan kepada pembimbing praktikum
10. Matikan supply
1. Jurnal (BACK)
3. Video Praktikum (BACK)
4. Analisa (BACK)

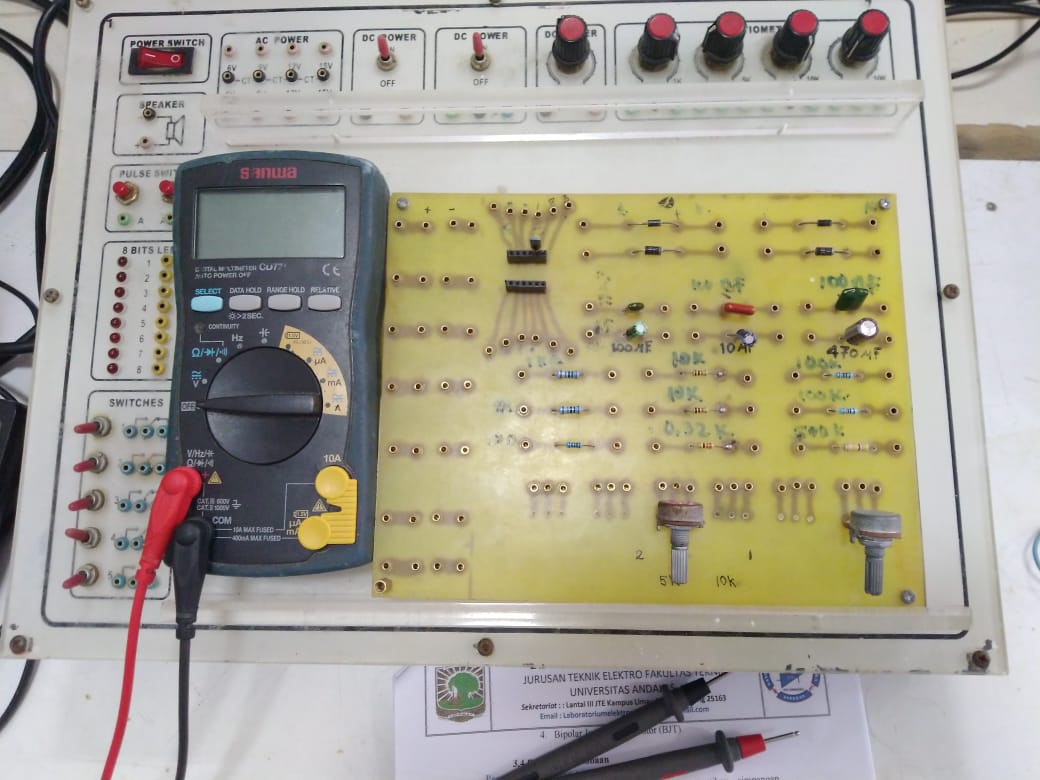

Dari rangkaian percobaan 1 yang dilakukan tadi, dengan menggunakan dioda yang tidak diketahui polaritasnya, praktikan menandai salah satu kutub dengan tanda •. Saat kutub • dihubungkan dengan kabel (-) ohmmeter, resistansi diodanya bernilai 1 Mega Ohm. Dan saat kutub • dihubungkan dengan dengan kabel (+) ohmmeter, resistansinya menjadi 20,2 Mega Ohm. Dengan data resistansi yang didapat, maka dapat diketahui bahwa bagian yang bertanda • itu adalah katoda. Karena pada saat kabel (-) dihibungkan ke penanda, resistansinya jauh lebih kecil dibandingkan ketika kabel (+) yang dihubungkan. Arus mengalir ketika resistansi rendah (Foward Bias). Sehingga pada bagian penanda • merupakan bagian katoda, karena resistansinya bernilai rendah saat kabel (-) dihubungkan. Dan bagian yang tidak bertanda merupakan anodanya.
Soal Analisa
- Apa penyebab ketika kita mengukur dioda dengan terbalik resistansinya besar ?
Karena pada saat dioda kita ukur terbalik terjadi reversed biasa dimana ini merupakn kebalikan
dari faorward biased. Arus positif
dari sumber akan saling tarik menarik dengan muatan negatif pada katoda dan
arus negatif dari sumber akan saling tarik menarik dengan muatan positif pada
anoda sehingga displetion layer tidak tersentuh sedikitpun dan arus tidak di
teruskan. Maka menyebabkan resistansi menjadi tinggi.
2. Jelaskan prinsip kerja dioda ?
Prinsip
kerja dari dioda yakni forward biased dan reverse biased:
Forward
biased:
Arus positif yang dialirkan dari
sumber akan menuju anoda(tipe-p) yang mengandung banyak proton lalu arus
positif akan tolak menolak dengan proton yang ada pada anoda sehingga muatan
positif yang ada pada anoda menumpuk pada displetion layer begitu juga dengan
arus negatif yang dialirkan dari sumber arus negatif itu akan saling tolak
menolak dengan elektron yang ada pada katoda sehingga muatan negatif pada
katoda juga akan menumpuk pada displetion layer. Sehingga muatan positif dan
muatan negatif yang ada pada displetion layer akan saling tarik menarik dan displetion
layer menjadi konduktor maka arus diteruskan.
Reversed
biased:
Reversed biased merupakan kebalikan
dari forward biased dimana arus positif dari sumber akan saling tarik menarik
dengan muatan negatif pada katoda dan arus negatif dari sumber akan saling
tarik menarik dengan muatan positif pada anoda sehingga displetion layer tidak
tersentuh sedikitpun dan arus tidak di teruskan.
5. Link Download (BACK)
Download Video Click Here
Download Rangakaian Click Here
Download HTML Click Here
