Laporan Akhir 2 Modul 2

[Menuju Laman Sebelumnya]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Vidio

6. Analisa

7. Link Download

1. Komponen(BACK)

• Arduino UNO

• LCD

• LM35
•

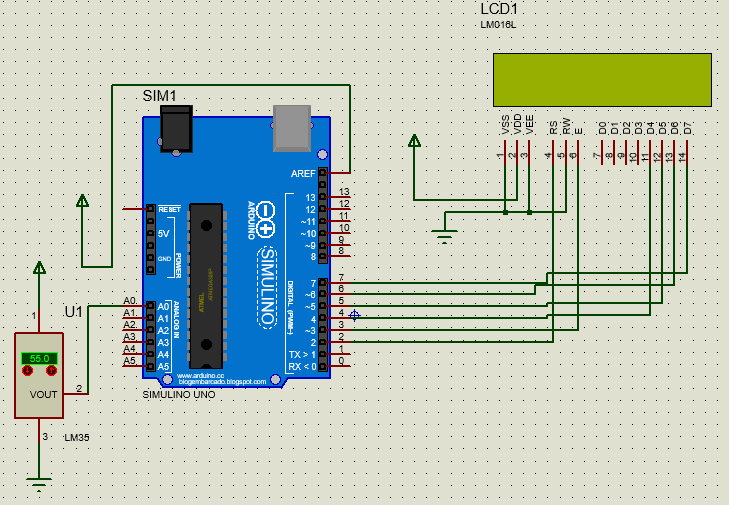

2. Rangkaian Simulasi(BACK)

3. Flowchart(BACK)

4. Listing Program(BACK)

#include <LiquidCrystal.h>

#define LM35 A0

LiquidCrystal lcd(2,3,4,5,6,7);

int nilaiSuhu;

void setup() {

pinMode(A0, INPUT);

lcd.begin(16,2);

}

void loop()

{



nilaiSuhu=((5*analogRead(LM35)*100.00)/1024);

lcd.clear();

lcd.setCursor(0,0);

lcd.print("LM35 Sensor Suhu");

lcd.setCursor(0,1);

lcd.print(nilaiSuhu);

delay(100);

}

5. Video(BACK)

Pada rangkaian ini menggunakan arduino, sensor LM35 dengan LCD sebagai display nya. Awalnya, pin output LM35 dihubungkan dengan pin A0 pada arduino guna membaca data analog dari sensor suhu. Saat suhu yang terbaca di sensor dioutputkan menuju mikrokontroller dalam berupa tegangan. Dengan ketentuan setiap kenaikan 1 derajat celcius suhu, akan bertambah sebesar 10mV tegangan yang terbaca. atau dengan rumus :



(5 * analogRead(LM35) * 100.00) / 1024)



Lalu, setelah terbaca di mikrokontroller, maka langsung dihubungkan ke LCD dengan menggunakan pin 2,3,4,5,6,7 pada arduino. dan hasil output berupa kalimat pembuka dan nilai suhu akan ditampilkan di LCD.

6. Analisa(BACK)

1. Apa yang terjadi jika kaki lm35 terbalik dihubungkan antara vcc dan ground?

Jawab :

Jika kaki lm35 di pasang terbalik antara vcc dan ground di dalam simulasi rangkaian akan tetap berjalan tetapi sensor menyebabkan kesalahan pembacaan sehingga LCD akan selalu menampilkan suhu 499. Jika dicobakan langsung mungkin rangkaian tidak berjalan.



2. Bagaimana jika output lm35 dihubungkan di pin 1 arduino?

Jawab :

Jika output lm35 dihubungkan ke pin 1arduino maka rangkaian akan tetap berjalan dan LCD akan selalu menampilkan suhu 0. Hal ini mungkin terjadi karena tidak terjadinya pengiriman dari lm35, berarti pin output harus berada di A0 karena A0 digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

7. Link Download(BACK)

Rangkaian simulasi           Click Here
Video Simulasi                   Click Here

Listing Program                 Click Here

Flowchart                            Click Here
HTML                                  Click Here
